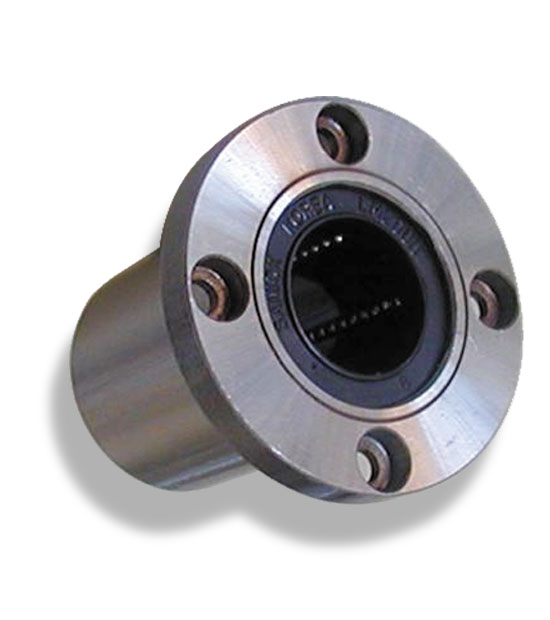

Manicotti
serie KBF

Modello

N. di circuiti di sfere

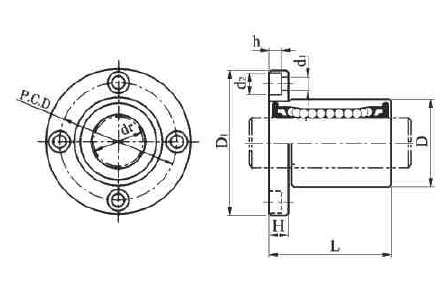

Dimensioni principali [mm]

Eccen-
tricità
(max)

Capacità di carico [N]

Diametro
interno

Diametro
esterno

Lunghezza

Flangia

Fori di fissaggio

dr

toll.

 D

toll.

L

toll.

 D1 H PCD d1 d2 h C C0
KB5FUU 4 5 +0.008 12 0
-0.008		 22 0
-0.20		 28 5 20 3.5 6 3.1 0.012 210 270
KB8FUU 4 8 16 25 32 5 24 3.5 6 3.1 270 410
KB10FUU 4 10 19 0
-0.009		 29 40 6 29 4.5 7.5 4.1 380 560
KB12FUU 4 12 22 32 42 6 32 4.5 7.5 4.1 520 800
KB16FUU 5 16 +0.009
-0.001		 26 36 46 6 36 4.5 7.5 4.1 590 910
KB20FUU 5 20 32 0
-0.011		 45 54 8 43 5.5 9 5.1 0.015 880 1400
KB25FUU 6 25 +0.011
-0.001		 40 58 0
-0.30		 62 8 51 5.5 9 5.1 1000 1600
KB30FUU 6 30 47 68 76 10 62 6.6 11 6.1 1600 2800
KB40FUU 6 40 +0.013
-0.002		 62 0
-0.013		 80 98 13 80 9 14 8.1 0.017 2200 4100
KB50FUU 6 50 75 100 112 13 94 9 14 8.1 3900 8100
KB60FUU 6 60 90 0
-0.015		 125 0
-0.40		 134 18 112 11 17.5 10.8 0.020 4800 10000
