Serie MTPU
ER/SER

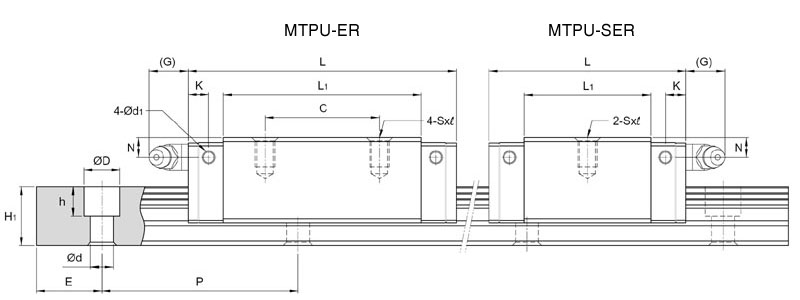

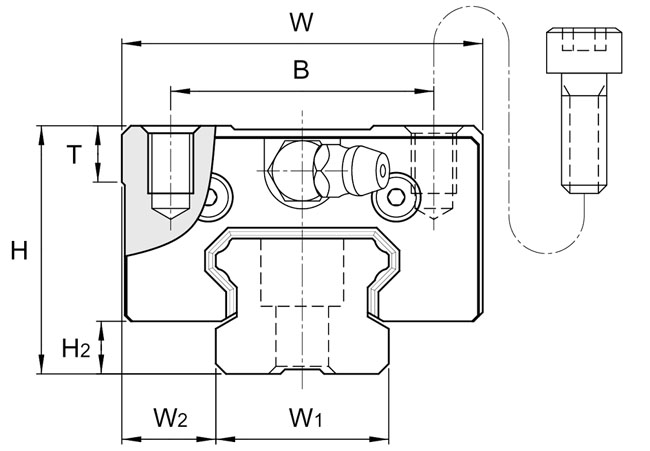

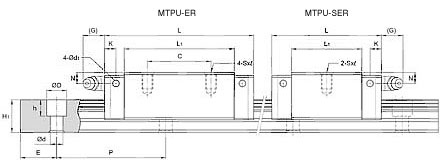

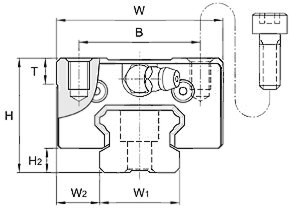

Modello Dimensioni di montaggio [mm] Dimensioni del cursore [mm]
H W L W2 H2 B C S X ℓ L1 T N G K d1 Ingrassatore
MTPU 15 SER
24 34 40.5 9.5 4.5 26 - M4x6 23.5 6 5.5 5.5 5.1 3.3 G-M4
MTPU 15 ER
24 34 57 9.5 4.5 26 26 M4x6 40.5 6 5.5 5.5 5.1 3.3 G-M4
MTPU 20 SER
28 42 48 11 6 32 - M5x7 29 6 5.5 12 5.9 3.3 G-M6
MTPU 20 ER
28 42 67 11 6 32 32 M5x7 48 6 5.5 12 5.9 3.3 G-M6
MTPU 25 SER
33 48 60.2 12.5 7 35 - M6x9 38.7 8 6 12 6.3 3.3 G-M6
MTPU 25 ER
33 48 82 12.5 7 35 35 M6x9 60.5 8 6 12 6.3 3.3 G-M6
MTPU 30 SER
42 60 68 16 9.5 40 - M8x12 43.3 8 8 12 6.3 3.3 G-M6
MTPU 30 ER
42 60 96.7 16 9.5 40 40 M8x12 72 8 8 12 6.3 3.3 G-M6
MTPU 35 ER
48 70 112 18 9.5 50 50 M8x12 80 12.5 8.5 11.5 9.8 3.3 G-M6

Modello Dimensioni del binario [mm] Carichi [kN] Momento  Statico [knm] Pesi
W1 H1 P E D x h x d Dinamico
C		 Statico
c0		 MA MB MC Cursore
kg		 Binario
kg/m
MTPU 15 SER
15 12.5 60 20 7.5x5.3x4.5 6.7 9.6 0.04 0.04 0.07 0.09 1.2
MTPU 15 ER
15 12.5 60 20 7.5x5.3x4.5 10.0 16.9 0.10 0.10 0.13 0.16 1.2
MTPU 20 SER
20 15 60 20 9.5x8.5x6 9.7 14.2 0.07 0.07 0.14 0.16 2
MTPU 20 ER
20 15 60 20 9.5x8.5x6 13.9 23.6 0.18 0.18 0.24 0.26 2
MTPU 25 SER
23 18 60 20 11x9x7 15.6 22.1 0.13 0.13 0.26 0.29 3
MTPU 25 ER
23 18 60 20 11x9x7 22.3 36.9 0.35 0.35 0.43 0.45 3
MTPU 30 SER
28 23 80 20 11x9x7 23.1 31.8 0.23 0.23 0.45 0.52 4.4
MTPU 30 ER
28 23 80 20 11x9x7 32.9 53.1 0.60 0.60 0.74 0.86 4.4
MTPU 35 ER
34 27.5 80 20 14x12x9 52.0 75.5 0.93 0.93 1.28 1.13 6.2
